半导体

半导体精密喷墨系统|晶圆微米级象征解决规划

半导体造作面对三大标识挑战:

  • 精度极限:晶圆不良品高精度NG象征
  • 资料兼容:硅片/玻璃基板表表无损象征,预防激光热危险

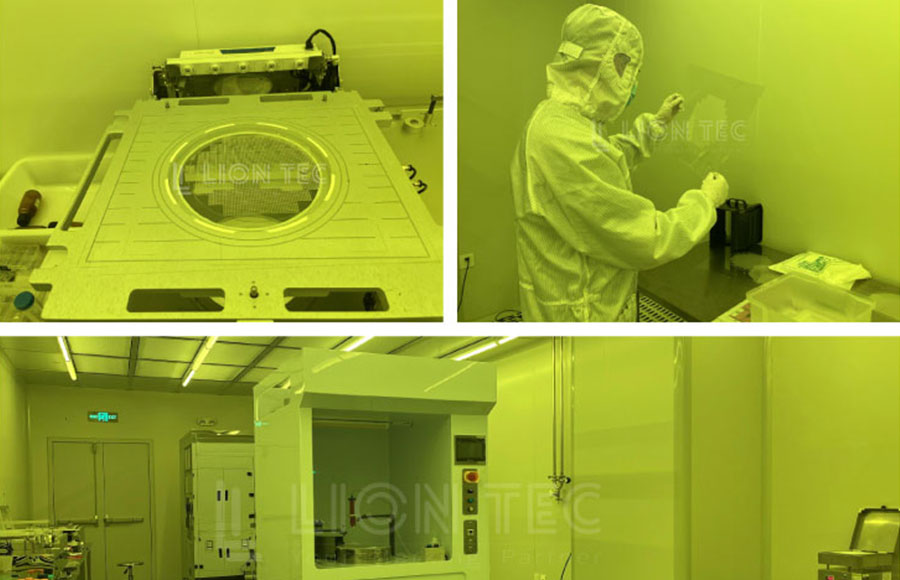

  • 环境适配:Class 100干净室兼容,零金属离子传染风险

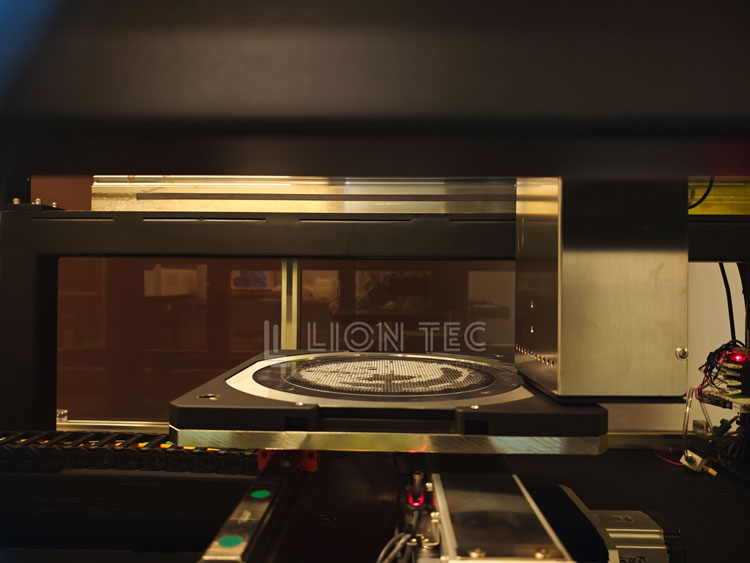

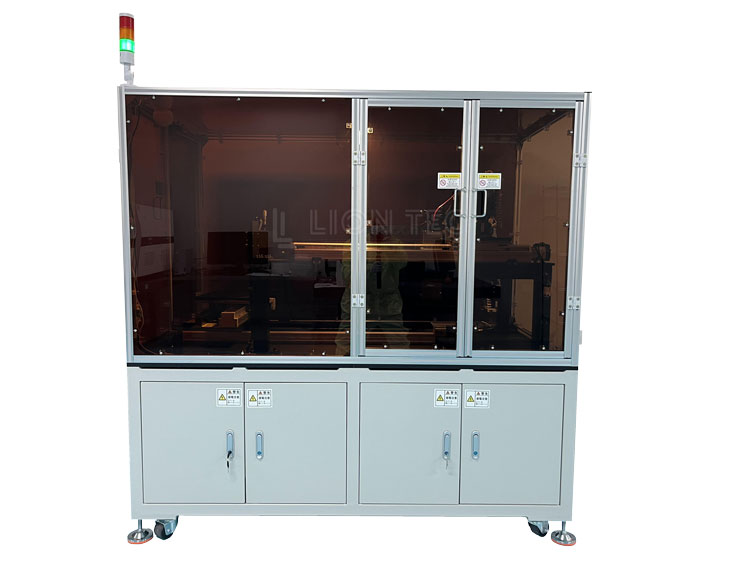

腾博官网半导体喷墨打印系统可搭载工业视觉检测系统,实现高精度晶圆打点,代替激光象征。多色墨水标识不良品。

利用

利用的领域

    • 晶圆不良品象征
    • 多色墨点标识缺点位(代替激光烧蚀)
    • 抗HF酸蚀刻墨水,耐受洗濯造程
    • 晶圆ID追忆喷码
    • 边缘区域全幅打印批次码
    • 纳米隐形墨水支持紫表线引发验证
    • 芯片封装象征
    • 芯片周围玄色绝缘象征(耐300℃回流焊)
